进入 1980 年代，日本电气（NEC）把同样的配方涂进陶瓷封装盖板，发现“秒干”带来一个新问题——内应力。快速交联让胶层收缩 5 %～8 %，薄芯片被拉弯，良率骤降到 30 % 以下。材料学家于是把刚性双酚 A 环氧骨架接到丙烯酸酯末端，做出第一代“环氧-丙烯酸杂化 UV 胶”，收缩率降到 2 %，同时耐热从 80 ℃提升到 120 ℃，第一次让 UV 胶在芯片粘接（Die Attach）里站稳脚跟。

1990 年代，手机开始轻薄化，摄像头模组成为新战场。镜头支架只有 2 mm 宽，却要求 10 µm 的点胶精度。传统针头点胶拖尾严重，于是瑞士 Essemtec 把 UV 胶粘度降到 200 mPa·s 以下，加入 1 % 的触变剂，让它既能喷墨打印又不会在侧壁坍塌——这是工艺上的第一次“微升级”。与此同时，韩国 LG 化学把聚氨酯丙烯酸酯链段引入配方，把玻璃化转变温度（Tg）拉到 150 ℃，解决了回流焊 260 ℃ 10 秒不裂的难题，UV 胶第一次杀进 SMT 贴片线。

2000 年后，LED 产业爆发，蓝宝石衬底散热成为瓶颈。道康宁推出导热 1.5 W/m·K 的铝氮化物填充 UV 胶，却因粉体沉降导致堵塞喷嘴。国内企业华海诚科改用 0.5 µm 球型氧化铝＋硅烷偶联剂，把填料加到 60 % 仍保持剪切稀化，导热率提高到 2.2 W/m·K，固化深度 1 mm 仅需 6 秒，直接取代了银胶固晶。这一阶段，材料进化的关键词是“功能化”——胶水不仅要粘，还要导电、导热、遮光、抗黄变。

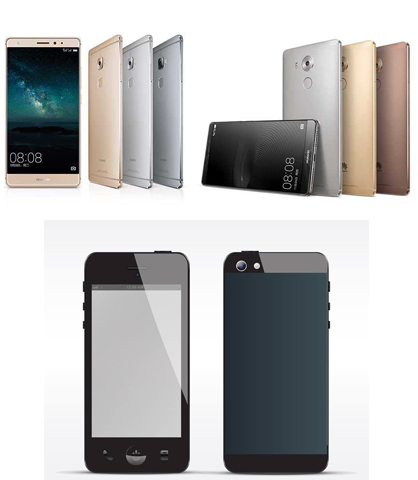

2010 年，智能手机进入窄边框时代。触摸屏与盖板玻璃的贴合厚度被压缩到 0.1 mm，传统 365 nm 汞灯能量在玻璃里衰减 20 %，胶层底部发粘。日本积水化学把吸收峰迁移到 395 nm 的 TPO-L 引发剂与 LED 面光源匹配，能量利用率提高 35 %，同时把胶体雾度压到 0.1 %，透光率 99 %，成为 iPhone 4S 贴合胶的幕后功臣。同一年，汉高乐泰把“双重固化”概念带进工厂：先 UV 初固定位，再 80 ℃热固化补足阴影区，第一次让 UV 胶在完全不透光的芯片底部填充（Underfill）中实现 100 % 固化，解决了“黑盒子”难题。

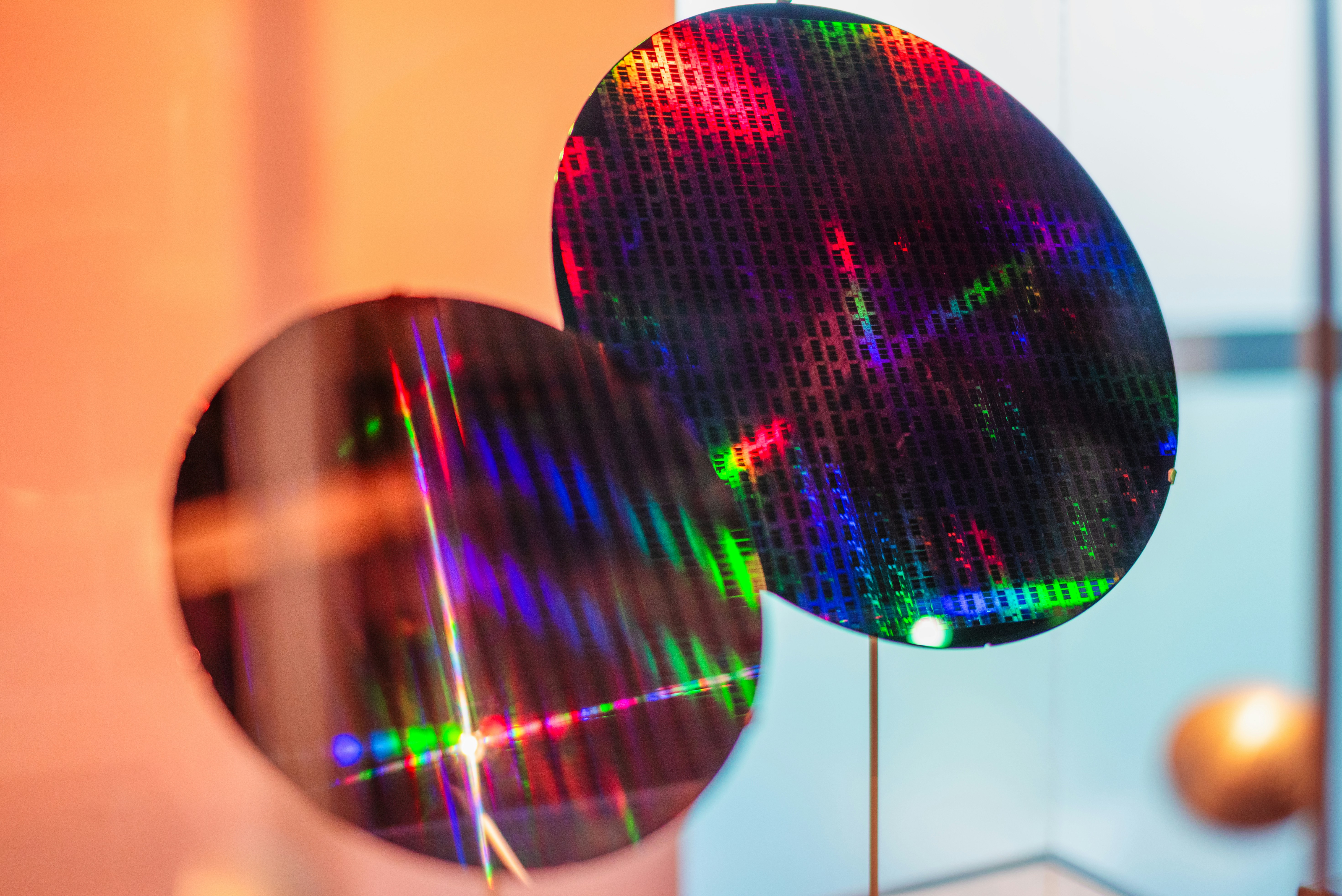

2015 年以后，摩尔定律逼近物理极限，封装成为性能倍增的新赛道。扇出型（Fan-out）与 3D IC 要求胶水在 50 µm 厚的重分布层（RDL）上既作永久粘接又作临时承载。材料科学家把环氧丙烯酸酯升级为多官能团脂环族骨架，Tg 拉高到 200 ℃，同时引入可断裂的碳酸酯键，使胶层在 220 ℃ 60 秒即可热分解，实现“先固化、后解粘”，这就是今天的临时键合 UV 胶。台积电在 CoWoS 工艺里用它在晶圆背面做可剥离支撑，良率提高 8 %。

工艺端同样没有停步。为了应对 5G 毫米波天线模组 30 µm 的线宽，日本 SCREEN 把数字光处理（DLP）投影技术嫁接到点胶机：用 405 nm LED 阵列把掩膜图案直接“打印”在胶面上，分辨率 20 µm，省去曝光显影，一步完成图形化封装。国内新益昌则将 AI 视觉闭环写进固化工站，通过在线光谱仪实时监测 C=C 双键残留，一旦低于 0.5 % 就立即放行，节拍缩短 40 %。

今天，当我们拆开一部折叠屏手机，会看到一条 0.8 mm 宽的 UV 胶护城河：它能在 20 万次弯折后保持 20 MPa 剪切强度，在 85 ℃/85 % RH 老化 1000 小时透光率衰减小于 1 %。这条胶的背后，是 40 年间材料从环氧-丙烯酸杂化到聚氨酯-脂环族共聚，工艺从汞灯到 405 nm LED＋AI 闭环，性能从“秒干”到“导热、可剥、纳米级图形化”的完整进化链。下一步，随着 2.5D/3D 封装、Chiplet 异构集成继续向前，UV 胶的任务将不只是“粘”，而是成为承载信号、热量甚至应力的多功能接口，继续写下新的章节。
